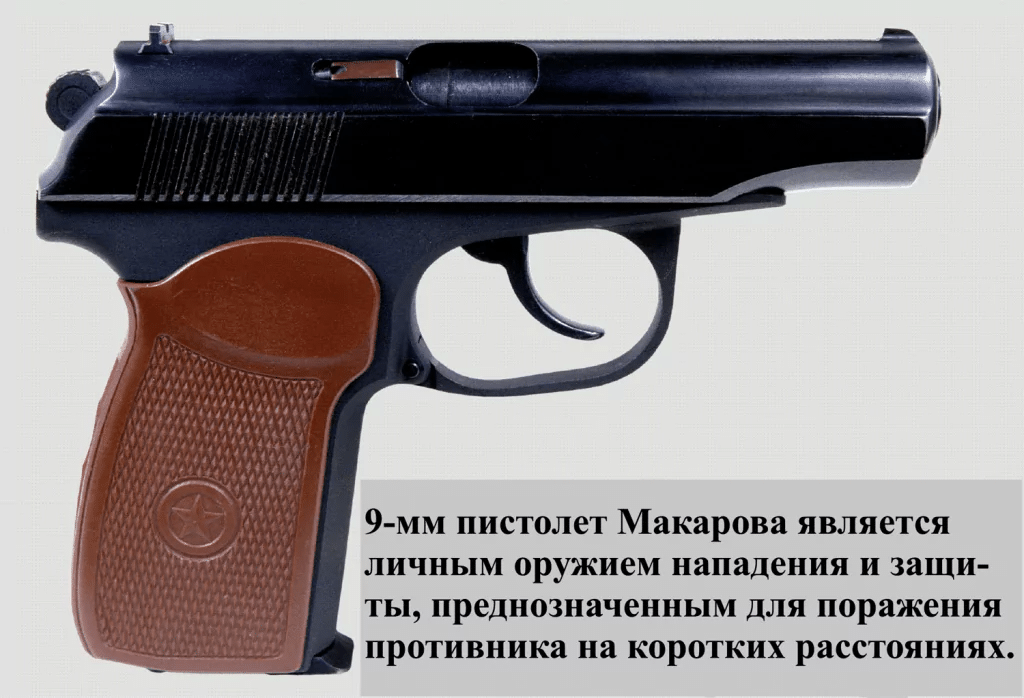

Сегодня мы с вами рассмотрим один из самых популярных видов оружия ближнего боя — пистолет ПМ (Макарова). Надо заметить, что ПМ широко применяется в среде оперативников МВД, офицерского состава ВС РФ. А также встречается в ЧОПах (в частных охранных предприятиях).
Умение владеть пистолетом ПМ создает базовую основу для умения использовать в своей работе, и другие марки пистолетов. Но прежде чем научиться владеть, нужно сначала узнать боевые характеристики, общее устройство, порядок работы механизмов пистолета ПМ.
Цели занятия:
Изучить общее устройство, боевые характеристики ПМ.
Знать порядок работы частей ПМ. Порядок неполной разборки и сборки ПМ.

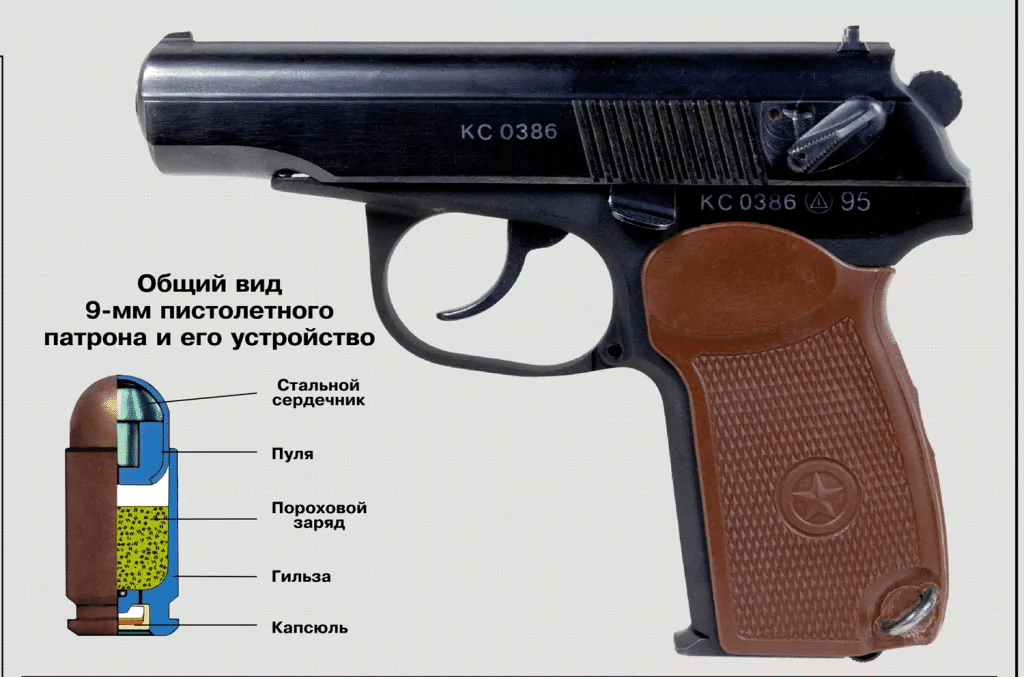

Тактико-технические характеристики (ТТХ) пистолета Макарова (ПМ):
- Огонь из пистолета наиболее эффективен на расстояниях — до 50 м.
- Убойная сила пули сохраняется — до 350 м.
- Огонь из пистолета ведется одиночными выстрелами.
- Боевая скорострельность пистолета — 30 выстрелов в минуту.
- Вес пистолета со снаряженным магазином — 810 г.
- Для стрельбы из пистолета применяются — 9-мм /9х18/ пистолетные патроны.
- Начальная скорость полета пули — 315 м/сек.
- Подача патронов в патронник при стрельбе производится из магазина емкостью — на 8 патронов.
ВЕСОВЫЕ И ЛИНЕЙНЫЕ ДАННЫЕ 9- мм ПИСТОЛЕТА МАКАРОВА (ПМ)
- Вес пистолета с магазином без патронов 730 г
- Вес пистолета с магазином, снаряженным восемью патронами 810 г
- Длина пистолета 161 мм
- Высота пистолета 126,75 мм
- Длина ствола 93 мм
- Калибр ствола 9 мм
- Число нарезов 4
- Емкость магазина 8 патронов
- Вес патрона 10 г
- Вес пули 6,1 г
- Длина патрона 25 мм
- Боевая скорострельность 30 выстрелов в минуту
- Начальная скорость полета нули 315 м/сек
Общее устройство и работа частей пистолета Макарова (ПМ)
Пистолет ПМ прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.
Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.
После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

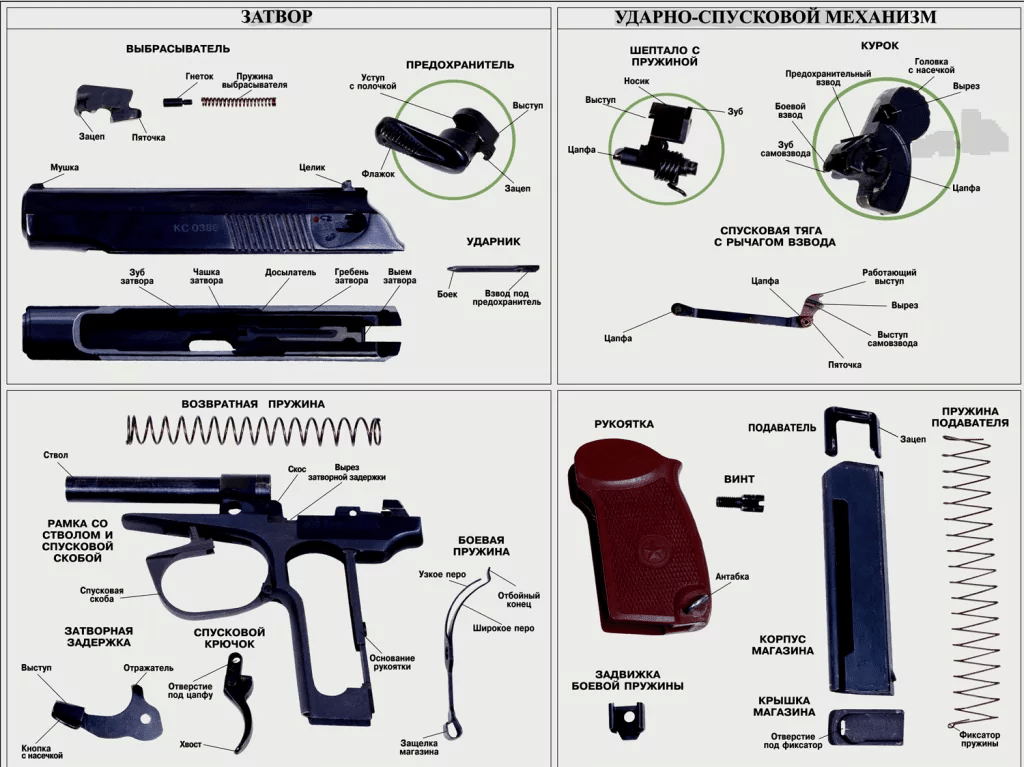

Пистолет ПМ состоит из следующих основных частей и механизмов
- рамки со стволом и спусковой скобой;
- затвора с ударником, выбрасывателем и предохранителем;
- возвратной пружины;
- ударно-спускового механизма;
- рукоятки с винтом;
- затворной задержки;
- магазина.
К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.

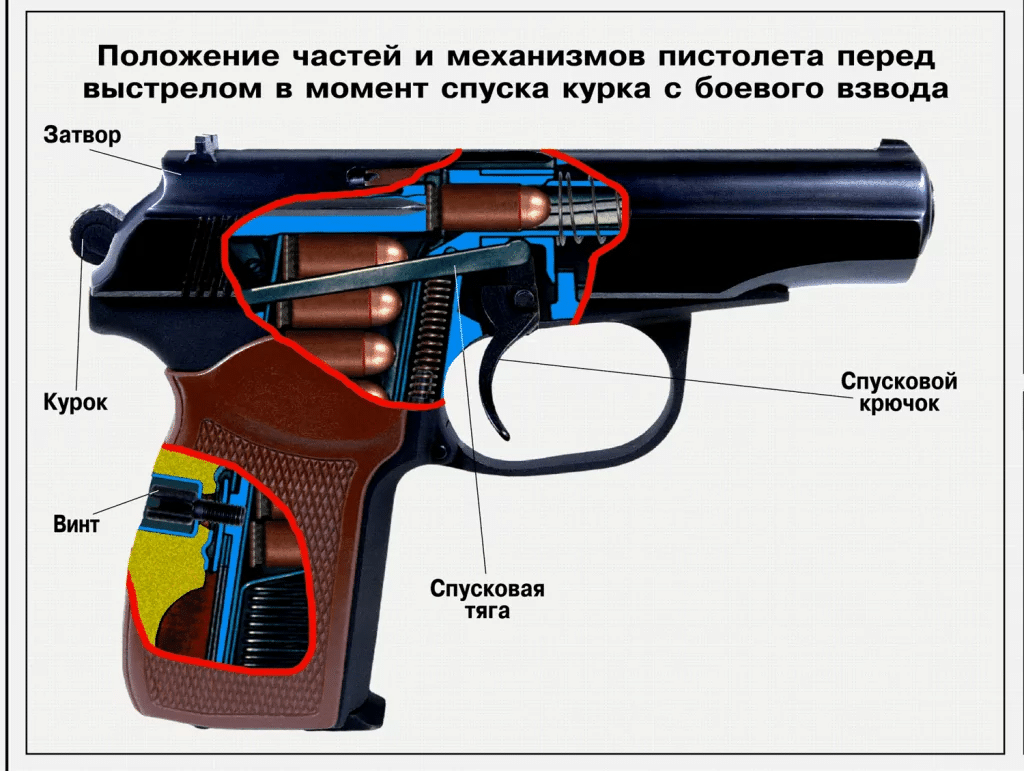

Для производства выстрела необходимо
нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.
Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

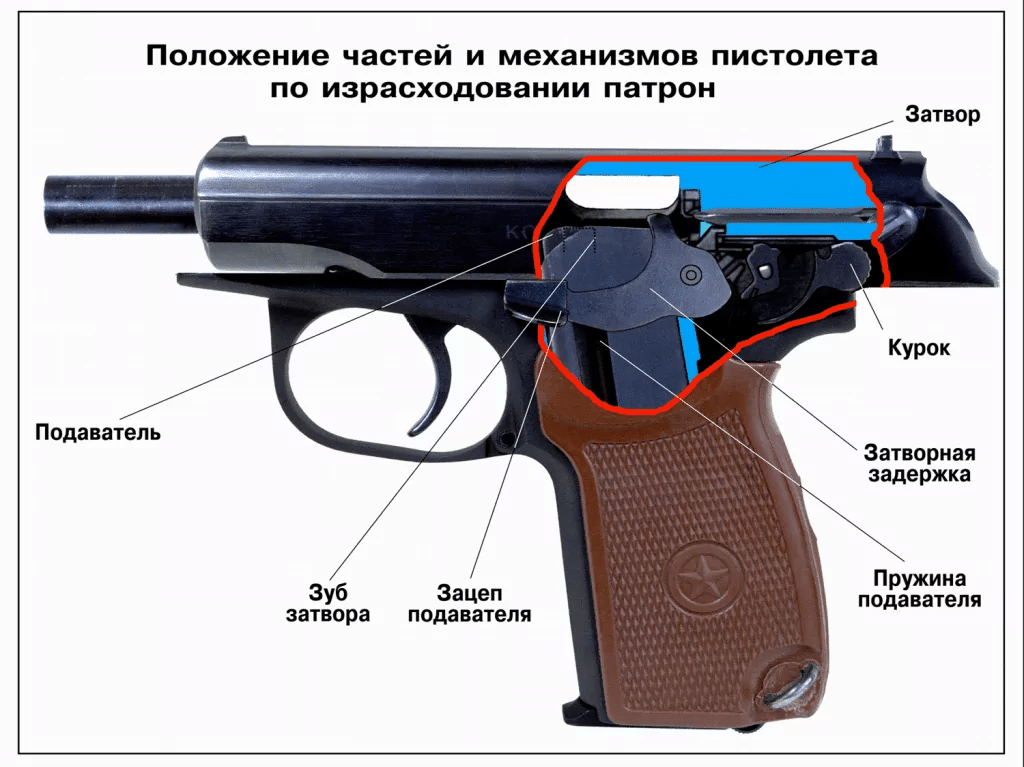

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.
