История, устройство, боевые характеристики автомата АК

Одним из основных видов личного оружия военнослужащего ВС РФ является автомат Калашникова

КАЛАШНИКОВ Михаил Тимофеевич

История, устройство, боевые характеристики автомата АК

1919 года рождения

Генерал-лейтенант дважды Герой Социалистического Труда

Лауреат Ленинской и Государственной премий

Автомат Калашникова (АК) является индивидуальным оружием, а ручной пулемет Калашникова является оружием стрелкового отделения. Оба предназначены для уничтожения живой силы противника и поражения его огневых средств.

Для того чтобы поражать противника в рукопашном бою к автомату присоединяют штык-нож.
Для наблюдения и стрельбы во время естественной ночной освещенности к автоматам Клашникова АК-74Н, АКС-74Н и ручным пулеметам РПК-74Н, РПКС-74Н* присоединяют НСПУ — ночной стрелковый прицел универсальный.
Для стрельбы из автомата (пулемета) применяются патроны со стальным сердечником и трассирующими патроны.

(* Вспомогательные буквы у сокращенного наименования автомата (пулемета) обозначают: «Н» — с ночным прицелом; «С» — со складывающимся прикладом)

Предназначение автомата АК

Автомат Калашникова (ручной пулемет Калашникова) предназначен для ведется автоматического или одиночного огоня. Автоматический огонь (АВ) является основным видом огня: его ведут короткими (до 5 выстрелов) или длинными (автомата — до 10 выстрелов, пулемет — до 15 выстрелов) очередями и непрерывно.

Патроны подаются при стрельбе из коробчатого магазина емкость которого составляет: у автомата — 30 патронов, у пулемета — 45 патронов.
Магазины автомата Калашникова и ручного пулемета Калашникова между собой взаимозаменяемы.

Прицельная дальность стрельбы у автомата Калашникова (пулемета Калашникова ) 1000 м.
Наиболее эффективный огонь по наземным целям: у автомата Калашникова — на дальности до 0.5 км, у пулемета — до 0.6 км, а по самолетам, вертолетам, парашютистам у автомата и пулемета — до 0.5 км.
Сосредоточенный огонь из автоматов и пулеметов по наземным групповым целям ведут на дальности до 1 км.
Дальность прямого выстрела:
— у автомата по грудной фигуре — 0.44 км, по бегущей фигуре — 0.625 км;
— у пулемета по грудной фигуре — 0.460 км, по бегущей фигуре — 640 м.

Темп стрельбы составляет примерно 600 выстрелов в минуту.
Скорострельность (боевая):
— при стрельбе очередями из автомата Калашникова — до 100, из пулемета Калашникова —до 150 выстрелов в минуту;
— при стрельбе одиночными выстрелами из автомата — до 40, из пулемета— до 50 выстрелов в минуту.

Вес автомата Калашникова без штыка-ножа со снаряженным патронами пластмассовым магазином:

АК74 — 3,6 кг;
АК74Н —5,9 кг;
АКС74 — 3,5 кг;
АКС74Н — 5,8 кг.

Штык-нож с ножнами весит — 490 г.

Вес пулемета Калашникова со снаряженным патронами магазином (пластмассовым):

РПК-74 — 5,46 кг;
РПК-74Н — 7,76 кг;
РПКС74 — 5,61 кг;
РПКС74Н — 7,91 кг.

Общее устройство АК-74

ствол со ствольной коробкой, с прицельным приспособлением и прикладом
крышка ствольной коробки
затворная рама с газовым поршнем
затвор
газовая трубка со ствольной накладкой
ударно-спусковой механизм
возвратный механизм
цевьё
дульный тормоз компенсатор
штык-нож
магазин

В комплект автомата входят:

пенал с принадлежностями
ремень
сумка для магазинов
масленка

Немного истории

7,62-мм ПИСТОЛЕТ-ПУЛЕМЕТ СИСТЕМЫ КАЛАШНИКОВА
Опытный образец 1942 года

7,62-мм ПП системы М.Т. КАЛАШНИКОВА
Опытный образец 1947 года (модель 1).

АК-46 № 1

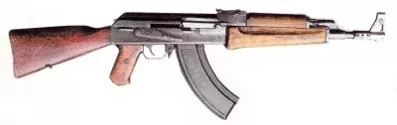

АК-47

Калибр, мм 7.62
Патрон образца 1943 года, 7.62х39
Начальная скорость пули 715 м/с
Прицельная дальность, м 800
Дальность поражения, м 1,500
Масса, без снаряженного магазина, г 4,300 с снаряженным магазином, г 4,867

Самым распространенным в современное время автоматом Калашникова, является АК 74 и его модификации. По всей вероятности, что мобилизованные и вновь прибывшие военнослужащие срочной службы, получать в пользование именно этот автомат. В правоохранительных органах самым распространённым видом является АКС 74У. Исключение составляет только подразделения спецназа МВД и прочие специальные подразделения. Рассмотрим характеристики данного вида оружия.

АК 74

АКС 74

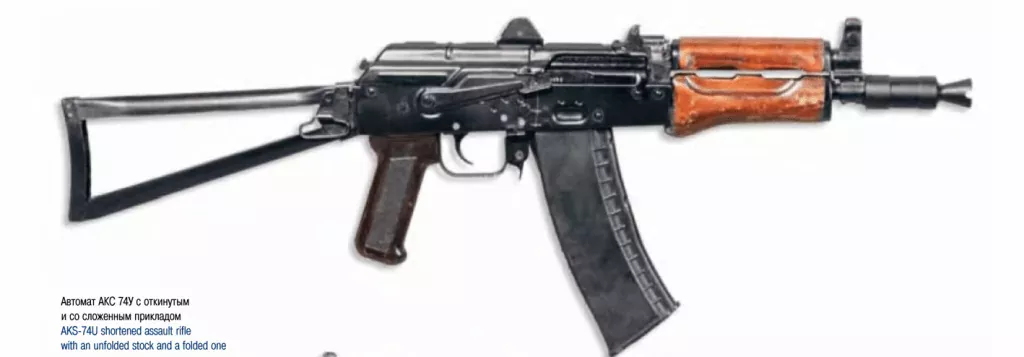

АКС 74У

Характеристики:	АК 74	АКС 74	АКС 74У
Патрон	5,45х39	5,45х39	5,45х39
Принцип работы	автоматика на основе отвода пороховых газов	автоматика на основе отвода пороховых газов	автоматика на основе отвода пороховых газов
Питание	коробчатый магазин емкостью 30 патронов	коробчатый магазин емкостью 30 патронов	коробчатый магазин емкостью 30 патронов
Масса неснаряженная, кг	3,07	2,97	2,485
Масса со снаряженным магазином, кг	3,60	3,50	3,00
Масса со штыком, кг	4,09	3,99	—
*Длина оружия, мм:* со штыком	1089	1089	—
без штыка	940	940	730
со сложенным прикладом	—	700	490
Длина ствола, мм	415	415	206,5
Нарезы	4 (правосторонние)	4 (правосторонние)	4 (правосторонние)
Шаг нарезов, мм	200	200	160
Начальная скорость пули, м/с	900	900	735
Дульная энергия, Дж	1377	1377	918
Режимы огня	одиночный и непрерывный	одиночный и непрерывный	одиночный и непрерывный
Темп стрельбы, в/мин	600	600	700
Скорострельность, в/мин	40-100	40-100	40-100
Прицельная дальность, м	1000	1000	500
Дальность прямого выстрела, м	625	625	350

АК — 101

Автомат создан главным образом для экспорта, но по сути является всё тем же АК-74 (хотя и с некоторыми улучшениями), перестроенным под стандартный НАТОвский патрон 5.56х39. Также отличительной от АК-74 чертой является пластмассовый складывающийся приклад и пластмассовое цевьё. Ствольная коробка и крышка ствольной коробки стали более прочными. На автомате имеется стандартная планка для установки оптических и ночных прицелов.

Длина с прикладом без штыка (мм) 943
Вес с полным магазином (г) 3400
Количество патронов в магазине 30
Калибр (мм) 5.56
Патрон 5.56х45 (NATO)
Темп стрельбы (выстрел/мин.) 600
Прицельная дальность (м) 1000

AK-102, -104, -105

Эти компактные представители семейства АК серии 100 предназначены в основном для продажи на международных рынках, поэтому выпускаются в трех самых распространенных «автоматных» калибрах. Имеют, по сравнению с АКС-74, несколько лучшие характеристики, главным образом за счет более длинного ствола.

Длина с прикладом без штыка (мм) 824
Вес с полным магазином (г) 3300
Количество патронов в магазине 30
Калибр (мм) 5.56; 5.45; 7.62
Патрон 5.56×45; 5.45×39; 7.62×39
Темп стрельбы (выстрел/мин.) 600
Прицельная дальность (м) 1000

AK-103

На основе анализа боевых действий пехоты в горячих точках (Афганистан, Чечня) были выявлены недостатки малоимпульсного патрона 5.45х39 мм, что привело к возвращению патрона калибра 7.62х39 мм. Этот автомат обладает большей огневой мощью, чем его «предок» АК-74. При создании АК-103 использован целый ряд новейших технологий.

Длина с прикладом без штыка (мм) 943
Вес с полным магазином (г) 3400
Количество патронов в магазине 30
Калибр (мм) 7.62
Патрон 7.62х39
Темп стрельбы(выстрел/мин.) 600
Прицельная дальность (м) 1000

AK-107

Основным и главным отличием данного автомата от предыдущих является наличие механизма сбалансированной автоматики: основным принципом работы АК-107 является использование энергии газов сгорания порохов, когда часть газов направляется из канала ствола в газовый двигатель; если в штатном автомате газовая камера имеет один рабочий цилиндр и поршень, то тут работают два цилиндра и два поршня. При этом противоположное движение поршней синхронизируется при помощи шестерни. Огонь из автомата может вестись в трёх режимах: одиночными выстрелами, короткими очередями (по три выстрела), автоматически.

Длина с прикладом без штыка (мм) 943
Вес с полным магазином (г) 3.9
Количество патронов в магазине 30
Калибр (мм) 5.45
Патрон 5.45×39
Темп стрельбы(выстрел/мин.) 850
Прицельная дальность (м) 1000

AK-108

АК-108 представляет то же конструктивное решение, что и АК-107, только под стандартный патрон НАТО — 5.56х45. За счёт этого начальная скорость пули чуть больше, чем у АК-107 (910 м/с против 900 м/с).

Длина с прикладом без штыка (мм) 943
Вес с полным магазином (кг) 3.9
Количество патронов в магазине 30
Калибр (мм) 5.56
Патрон 5.56×45
Темп стрельбы(выстрел/мин.) 900
Прицельная дальность (м) 1000

Автомат Калашникова (АК) является одним из самых популярных видов стрелкового оружия по всему миру. В таких странах как Китай, Венгрия, Израиль, Польша, Украина выпускают свои образцы автомата АК и его модификации. Но самым лидирующем и качественным производителем автоматов Калашникова, остается Россия.
